KMM-DW

เครื่องเคลือบฟิล์มลามิเนต แบบเต็มแผ่น และแบบเจาะหน้าต่าง (2 in 1) อัตโนมัติ High Speed

มีคุณลักษณะและประสิทธิภาพการทำงานและอุปกรณ์ Hi-Tech เหมือนกับเครื่องรุ่น KMM-D แต่รุ่นนี้จะมีระบบ Coater และ Dryer เพิ่มเติมขึ้นมาเพื่อรองรับงานแบบเจาะหน้าต่างโดยเฉพาะ เนื่องจากการเคลือบฟิล์มสำหรับงานเจาะหน้าต่าง กาวจะถูกทาบนชิ้นงานแทนบนฟิล์ม ซึ่งจะแตกต่างกับการเคลือบเต็มแผ่นที่กาวจะถูกทาบนฟิล์ม และเครื่องนี้ยังสามารถรองรับการเคลือบฟิล์มแบบเต็มแผ่นเหมือนรุ่น KMM-D ได้อีกด้วย
checkbox icon
สิทธิบัตรมีดร้อนตัดแผ่นของ Synergy Europe
checkbox icon
ระบบโมลด์รีดร้อน ช่วยประหยัดไฟกว่า 30%

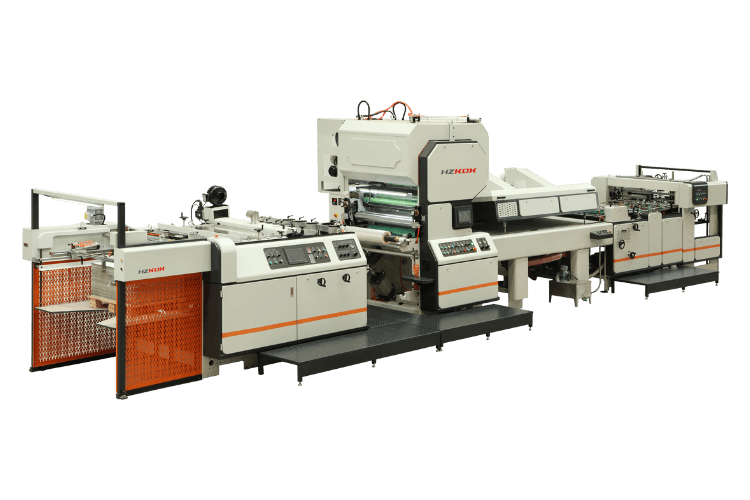

kmm-dw model film laminating machine for full size and window paper by hzkdx company

สำหรับงานกล่องเจาะหน้าต่าง

สำหรับชิ้นงานที่เป็นแบบเจาะหน้าต่าง กาวจะเคลือบบนชิ้นงานแทนที่ยูนิต Coater ที่รองรับกาวแบบ Water Based หรือ Solvent Based และจะถูกอบแห้งด้วย IR Heater Dryer เพื่อให้กาวบนชิ้นงานเริ่มแห้งก่อนจะถูกส่งเข้าโมลด์รีดร้อนพร้อมกับฟิล์ม ซึ่งการเคลือบฟิล์มแบบหน้าต่างนี้ เครื่องจะปิดระบบเคลือบกาวบนฟิล์มและระบบอุโมงค์ลมร้อน เนื่องจากไม่จำเป็นต้องเคลือบกาวที่ฟิล์ม

* สาเหตุที่ต้องเคลือบกาวบนชิ้นงานแทนบนฟิล์มก็เพราะว่า ชิ้นงานจะถูกเจาะรูให้เป็นช่องหน้าต่างก่อนเข้าเครื่องเคลือบ ดังนั้นการที่เคลือบกาวบนฟิล์ม ฟิล์มที่อยู่ตรงช่องหน้าต่างจะมีกาวเคลือบอยู่ด้วย ซึ่งจะทำให้กาวเลอะและติดบนเครื่องได้
coater unit of kmm-dw model
dryer unit of kmm-dw model

สำหรับงานเคลือบเต็มแผ่นปกติ

สำหรับงานที่ต้องการเคลือบฟิล์มแบบเต็มแผ่น เครื่องจะปิดระบบที่ยูนิต Coater และ IR Heater Dryer เพื่อให้ชิ้นงานถูกลำเลียงผ่านไปโดยไม่ต้องเคลือบกาว และจะถูกส่งต่อไปที่โมลด์รีดร้อนเพื่อเคลือบฟิล์ม ซึ่งฟิล์มก็จะถูกเคลือบด้วยกาวและถูกอบแห้งจากอุโมงค์ลมร้อน ซึ่งการทำงานจะเหมือนกับรุ่น KMM-D

Intelligent Electromagnetic Heating System

อุปกรณ์ Hi-Tech ที่ HZKDX ได้พัฒนาขึ้นคือระบบโมลด์รีดร้อนแบบ Intelligent Electromagnetic Heating System ที่ใช้เทคโนโลยีของญี่ปุ่น โดยการสร้างสนามแม่เหล็กกระทบกับโลหะโมลด์รีด ทำให้เกิดพลังงานความร้อน ที่ช่วยทำให้โมลด์รีดร้อนเร็ว ควบคุมอุณหภูมิได้แม่นยำ และยังช่วยประหยัดไฟกว่า 30% เมื่อเทียบกับระบบทำความร้อนโมลด์รีดแบบเก่าทั่วไป เช่น ระบบฮีทเตอร์, ระบบน้ำมันร้อน (Oil Heating), ระบบน้ำร้อน (Water Stream Heating) เป็นต้น และที่สำคัญระบบ Electromagnetic Heating System มีอายุการใช้งานนาน 10 ปี หมดกังวลในเรื่องการบำรุงรักษา และด้วยระบบนี้ไม่จำเป็นต้องใช้น้ำมัน หรือต้องเปลี่ยนแท่งฮีทเตอร์อยู่บ่อยๆ ทำให้ประหยัดค่าใช้จ่ายและเวลาจำนวนมาก เมื่อเทียบกับะบบทำความร้อนแบบเก่าทั่วไป
intelligent electromagnetic heating system of kmm-dw
hot air circulation oven of kmm-dw

Italian Hot Knife Cutting System

ยูนิตตัดทั้งแผ่นแบบมีดร้อน (Hot Knife Cutting System) ที่เป็นเทคโนโลยีสิทธิบัตรเฉพาะของบริษัท Synergy Europe ประเทศอิตาลี่ ซึ่งเป็นบริษัทคู่ค้าทางธุรกิจเฉพาะกับ HZKDX นับเป็นการประสานความร่วมมือระบบตัดมีดร้อนที่ทันสมัยจากยุโรปเข้ากับเครื่องเคลือบฟิล์มลามิเนต HZKDX ให้ล้ำหน้ากว่าเครื่องเคลือบฟิล์มประเทศจีนยี่ห้ออื่นๆ

ด้วยการออกแบบมีดร้อนตัดแผ่นของ Synergy Europe ทำให้ไม่ต้องเปลี่ยนมีด หรือไม่ต้องลับคมใดๆ และยังมีอายุการใช้งานนานกว่า 10 ปี สามารถปรับความร้อนที่มีดได้ถึง 300 - 400 องศา ทำให้งานตัดแผ่นฟิล์มที่เคลือบกระดาษแล้วสมบูรณ์ ไม่มีเศษ ไม่มีขุ้ยของฟิล์ม สามารถตัดได้ในรอบความเร็วที่สูง ซึ่งสามารถตัดแผ่นฟิล์มที่เหนียวได้อย่างง่ายดาย เช่น PE, PET, Metalize Film โดยควบคุมระยะการตัดด้วย Servo System ที่แม่นยำ เพียงระบุขนาดความยาวกระดาษที่หน้าจอสัมผัสเท่านั้นเอง
italian hot knife cutting system of kmm-dw
italian hot knife cutting system of kmm-dw

Film Laminating System

ระบบโมลด์รีดร้อนแบบกระบอกลมขนาดใหญ่ (High Pressure Pneumatic) ทำให้มีแรงกดรีดถึง 150 ตัน และยังสามารถปรับแรงกดรีดซ้าย-ขวาได้อย่างอิสระ ทำให้การลงโมลด์รีดร้อน KDX ทำงานขึ้น-ลงได้เร็ว อีกทั้งไม่ต้องมีการบำรุงรักษาใดๆ เมื่อเทียบกับระบบแบบเก่าที่ใช้ระบบไฮดรอลิค ที่จำเป็นต้องเปลี่ยนน้ำมันไฮดรอลิค ไส้กรอง ตามอายุการใช้งาน ดังนั้นระบบใหม่ของ HZKDX ทำให้ลดค่าใช้จ่ายลงได้ อีกทั้งโมลด์รีดร้อนนี้ได้ถูกเคลือบผิวแบบพิเศษ (Mirror Hard Chorme) ซึ่งทำให้ผิวโมลด์แข็งและเป็นเงาเหมือนกระจก สามารถสะท้อนความเงาลงบนฟิล์มให้เงาเป็นพิเศษได้
high pressure pneumatic system of kmm-dw
high accuracy transport of paper of kmm-dw
mirror hard chrome and banana roller of kmm-dw

ยูนิตรับกระดาษระบบ Non-Stop Stacker

ยูนิตรับกระดาษระบบ Non-Stop Stacker ที่ออกแบบให้รับกะรดาษแบบต่อเนื่อง สำหรับงานสั้นจนถึงงานยาวจำนวนมากๆ โดยไม่ต้องหยุดเครื่องเวลาเปลี่ยนพาเลทรับกระดาษ และระบบสายพานแบบสลับร่องทำให้ส่งกระดาษที่บางๆลงบนกองกระดาษได้ราบเรียบ และมีชุดตบข้างเพื่อจัดเรียงกระดาษได้เรียบร้อยในแนวดิ่ง ในขณะที่เครื่องวิ่งด้วยความเร็วสูง พร้อมด้วยระบบนับจำนวนแผ่นที่เคลือบสำเร็จ Total Counter สามารถ Reset จำนวนเมื่อเปลี่ยนงานใหม่ ที่หน้าจอสัมผัส
non-stop stacker of kmm-dw

ระบบต่างๆของเครื่องเคลือบฟิล์มลามิเนต

touchscreen panel of kmm-dw

แผงหน้าจอสัมผัส

ควบคุมการทำงานผ่านหน้าจอ Color Touch Screen Panel ขนาด 10 นิ้ว ง่ายการสั่งงานในแต่ละ Mode เพียงปลายนิ้วสัมผัส สามารถเลือกภาษา จีน อังกฤษ หรือ อิตาลี่ ได้
nonstop feeder of kmm-dw

ระบบป้อนกระดาษ

ระบบป้อนกระดาษแบบ Preloading & Nonstop Feeder ป้อนกระดาษได้ต่อเนื่อง สามารถต่อลิฟท์ป้อนกระดาษ และแท่นเตรียมวางตั้งกระดาษ โดยไม่ต้องหยุดเครื่องเวลาต่อลิฟท์กระดาษ เหมาะกับงานจำนวนน้อย จนถึงงานยาวจำนวนมาก ระบบขับเคลื่อนหัวดูดแบบใหม่ด้วย Servo System ทำงานด้วยความเร็วสูง เสถียร แม่นยำ การสึกหรอน้อย
precise overlapping gate of kmm-dw

ระบบสะพานป้อนจัดเรียงกระดาษ

ระบบสะพานป้อนจัดเรียงกระดาษให้มีระยะเกยกันตามต้องการ ควบคุมด้วย Servo System มีความคลาดเคลื่อนเพียง ±1.5 มม. เท่านั้น ในขณะความเร็วสูงถึง 90 เมตร/นาที พร้อมระบบฉากหน้าและฉากข้างเพื่อให้กระดาษเรียงตรงกัน ก่อนเข้าโมล์รีดร้อน
automatic film tension control of kmm-dw

ระบบปรับแรงตึงของมัวนฟิล์ม

ระบบปรับแรงตึงของมัวนฟิล์ม Automatic Film Tension Control สามารถปรับตั้งแรงตึงของฟิล์มได้ตามต้องการ และแกนใส่มัวนฟิล์มแบบ Air Shaft ทำให้สะดวกในการใส่ เข้า-ออก ของม้วนฟิล์ม และล็อกม้วนฟิล์มได้อย่างมั่นคง พร้อมระบบตัดเจียรขอบฟิล์มและม้วนเศษเก็บ Film Trimmer and Rewinder
gluing system of kmm-dw

ระบบเคลือบกาว

ระบบเคลือบกาว บังคับแกนกดฟิล์มเพื่อเคลือบกาวด้วย Pneumatic Roller ขึ้น-ลงเร็ว พร้อมลูกกาวแบบเทฟล่อน ทำความสะอาดง่าย และลูกยางแบบโค้งงอ (Banana Roller) เพื่อบังคับให้ฟิล์มไม่ส่าย ไปมา ลูกเหล็กจ่ายกาวแบบแสตนเลส ใช้งานได้ยาวนาน ไม่เกิดสนิม
perforating wheel of kmm-dw

ยูนิตตัดแผ่นแบบจานล้อ

ยูนิตตัดแผ่นแบบจานล้อ ตัดขอบฟิล์ม Rotary Edge Cutter เป็นจานล้อที่มีมีดขนาดเล็ก ติดอยู่วงนอก โดยจานล้อจะหมุนให้มีดคอยสะกิดช่วงรอยต่อแผ่น สามารถปรับรอบความเร็ว และตั้งเข้าออก ตามขนาดกระดาษได้ง่าย เหมาะกับตัดฟิล์ม PP, OPP ทั่วไปได้

ข้อมูลทางเทคนิค

หน้ากว้างกระดาษใหญ่สุด (เลือกได้) 800, 1050, 1250, 1450 มม.
หน้ายาวกระดาษใหญ่สุด (เลือกได้) 820, 1200, 1450, 1650 มม.
หน้ากว้างกระดาษเล็กสุด 320, 410 มม.
หน้ายาวกระดาษเล็กสุด 320, 390, 550, 550 มม.
ความหนากระดาษ 150 แกรมขึ้นไป
ความเร็วสูงสุดในการทำงาน 90 เมตร/นาที
(ขึ้นอยู่กับคุณภาพกระดาษ กาว ฟิล์ม และช่างปฏิบัติงาน)
