SC Series

ระบบงานตัดคอมพิวเตอร์

เครื่องตัดกระดาษระบบคอมพิวเตอร์ ITOTEC รุ่นใหม่ล่าสุด New SC Series ด้วยสโลแกน Evolving Network - Connectible Paper Cutting Machine โดยระบบคอมพิวเตอร์ของ ITOTEC รองรับการเชื่อมต่อการทำงานของเครื่องตัดกับศูนย์ควบคุมสั่งการได้ ทำให้มีความสะดวกและง่ายยิ่งขึ้น ฝ่ายบริหารการผลิตสามารถสั่งการ เก็บข้อมูลการผลิต ตรวจสอบประสิทธิภาพการทำงานของผู้ปฏิบัติงานได้ สามารถเชื่อมต่อกับซอฟแวร์การบริหารจัดการผลิตสิ่งพิมพ์ CIP4 ได้ง่าย และเชื่อมต่อใช้งานกับซอฟแวร์ Scissor Hand ที่แสดงผลรูปแบบการตัด เป็นคอมพิวเตอร์กราฟฟิคที่ล้ำยุค ทันสมัย ง่ายต่อการทำงาน ไม่เกิด ความผิดพลาดของผู้ปฏิบัติงาน (โดยซอฟแวร์ทั้งหมดจะมีค่าลิขสิทธิ์)

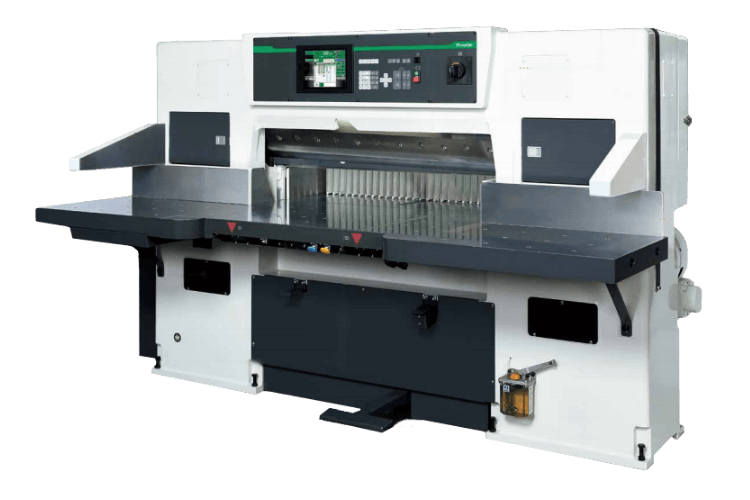

sc series model paper cutting machine by itotec company
{{ n }}
600+
เครื่องที่จำหน่ายและติดตั้ง
40+ ปี
อายุการใช้งาน *
5 ปี
รับประกัน **
* นานที่สุดในประเทศไทย ไม่มีใครลบสถิติในประเทศไทยนี้ได้ และ ITOTEC ยังเครื่องตัดกระดาษระบบคอมพิวเตอร์เพียงรายเดียว
** รับประกันระบบไฟฟ้าและคอมพิวเตอร์นานถึง 5 ปีเต็ม เพื่อเป็นบรรทัดฐานใหม่ของการรับประกันเครื่องตัดกระดาษระบบคอมพิวเตอร์อย่างแท้จริง
materials that sc series can cut

วัสดุที่สามารถตัดได้

ITOTEC สามาถตัดวัสดุได้หลากหลายชนิดเช่น กระดาษทั่วไป กระดาษลูกฟูก แผ่นโฟม แผ่นไวนิล แผ่นฟิล์มพาสติค แผ่นหนัง แผ่นฟิวเจอร์บอร์ด แผ่นซับเสียงปาติเคิ้ลบอร์ด เป็นต้น

จุดเด่นของ New Series

bigger touchscreen panel with buttons for quick access of sc series

จอแสดงผลที่ใหญ่ขึ้น พร้อมปุ่มทางลัด

การใช้งานบนหน้าจอสีแบบสัมผัส ผนวกกับปุ่มทางลัด (Short-Cut Key) ทำให้สะดวกและรวดเร็วในการใช้งานเครื่องตัด เมื่อเทียบกับเครื่องที่มีแต่หน้าจอสัมผัสอย่างเดียว

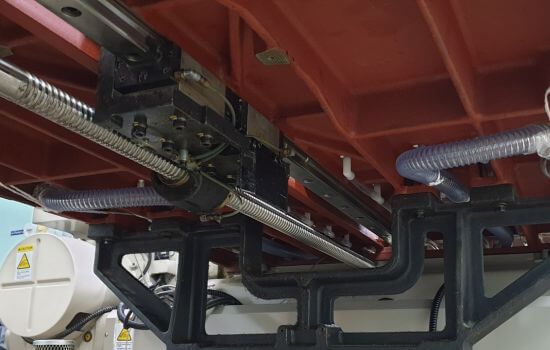

servo drive for faster movement of backgauge of sc series

ความเร็วฉากเพิ่มขึ้น

จาก 225 มิลลิเมตรต่อวินาที เป็น 300 มิลลิเมตรต่อวินาที (↑33%) ทำให้งานตัดเสร็จเร็วขึ้น

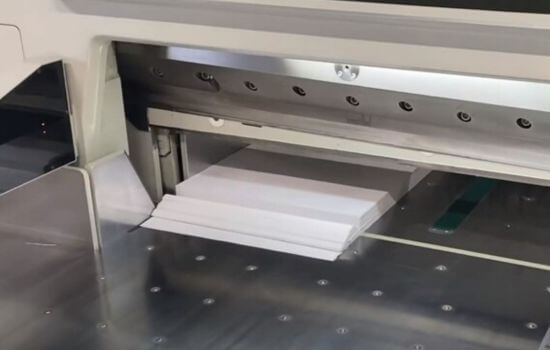

faster cutting speed of sc series

ความเร็วในการตัดเพิ่มขึ้น

จาก 42 รอบต่อนาที เป็น 50 รอบต่อนาที (↑19%) ทำให้งานตัดเสร็จเร็วขึ้น

ระบบไฟฟ้าที่มีคุณภาพ

Japan ด้วยความที่ประเทศญี่ปุ่นมีเทคโนโลยีชั้นสูงทางวิศวกรรมไฟฟ้าอิเล็กทรอนิกส์ ทำให้ระบบไฟฟ้าอิเล็กทรอนิกส์และระบบคอมพิวเตอร์ในเครื่องตัดกระดาษ ITOTEC มีความเสถียรและความทนทานต่อการใช้งาน ทำให้งานตัดมีความแม่นยำสูง

เครื่องตัด ITOTEC สามารถใช้งานในสภาวะแวดล้อมที่มีอากาศร้อนชื้นแบบในประเทศไทยได้เป็นอย่างดี และปลอดภัยกับผู้ปฏิบัติงาน เพราะมีระบบเตือนป้องกันความเสียหายต่างๆ ระบบแจ้งปัญหาของเครื่อง ระบบแจ้งถึงกำหนดการบำรุงรักษา ระบบการสั่งงานการใช้ที่เข้าใจง่ายด้วยภาพกราฟฟิคและคำสั่งภาษาไทย ทำให้มั่นใจได้ว่าระบบตัดกระดาษคอมพิวเตอร์ของ ITOTEC เป็นที่นิยมในประเทศไทยและต่างประเทศทั่วโลก

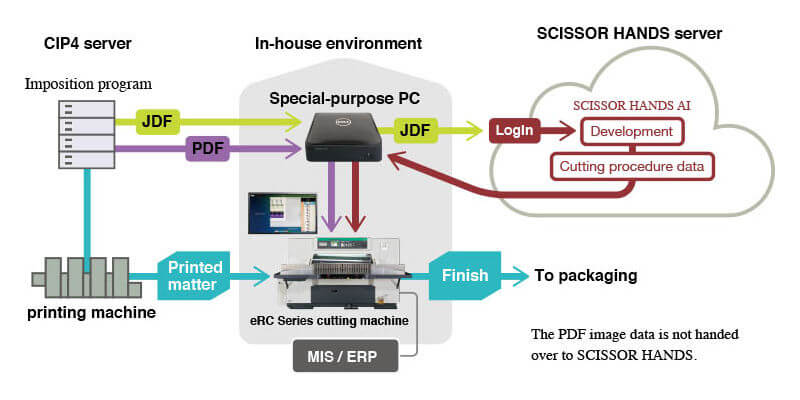

Scissor Hand System

cip4 scissor diagram of sc series

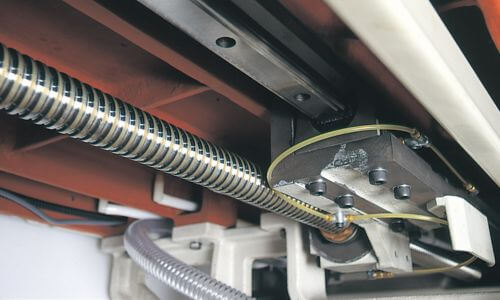

ball bearing screw and l.m. guide of sc series

BALL BEARING SCREW & L.M. GUIDE

ITOTEC เป็นผู้ริเริ่มรายแรก ใช้เพลาเหล็กกล้าเกลียวลูกปืน และรางลูกปืนบังคับฉาก ทำให้การเคลื่อนที่ของฉากเป็นไปอย่างราบรื่น และแม่นยำ นอกจากนี้ยังไม่เกิดการเสียดทานหรือสึกหรอ ทนทาน บำรุงรักษาง่าย และมีอายุการใช้งานได้หลายสิบปี

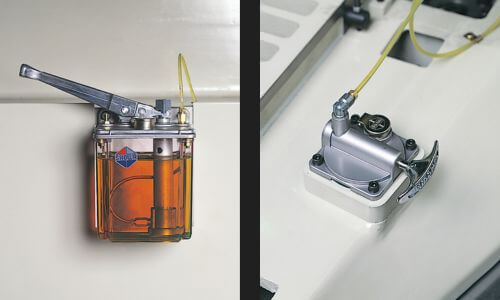

central oil lubrication system of sc series

CENTRAL OIL LUBRICATION SYSTEM

ด้วยการออกแบบการใช้อุปกรณ์ปั๊มน้ำมันหล่อลื่นจากจุดกลาง เพียงแค่ 2 จุด เพื่อฉีดน้ำมันหล่อลื่นกระจายไปตามจุดต่างๆของเครื่องทั้งหมด

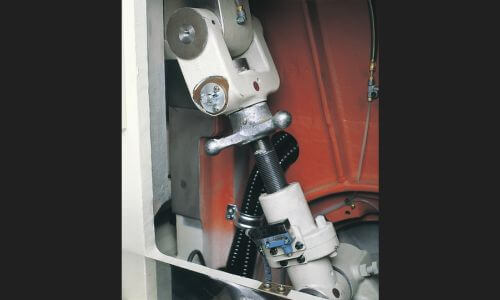

shear bolts with safety bolts to prevent machine from damage of sc series

SHEAR BOLTS (SAFETY BOLTS)

มีการใช้น็อตยืดชนิดพิเศษ เพื่อป้องกันการเสียหายของข้อเสื้อทั้งสองข้าง หากมีการตัดที่กินกำลังผิดปกติ เช่น มีดทื่อเกินไป หรือตัดของแข็ง เช่น แผ่นเหล็ก ไม้บรรทัดเหล็ก ซึ่งน็อตพิเศษชนิดนี้จะยืดออก ทำให้ลิมิตสวิตช์ทำงานและเครื่องจะหยุดทันที
magnetic clutch and brake to drive knife of sc series

MAGNETIC CLUTCH AND BRAKE

ระบบคลัทช์แม่เหล็ก ทำงานควบคู่กับเบรกแม่เหล็กไฟฟ้าขนาดใหญ่ ช่วยเพิ่มสมรรถนะในการตัด ทำให้งานตัดดียิ่งขึ้น มีความทนทานสูงและทำให้มีอายุการใช้งานได้หลายสิบปี ไม่ต้องเสียค่าบำรุงรักษาบ่อยๆเหมือนกับระบบคลัทช์ไฮดรอลิค

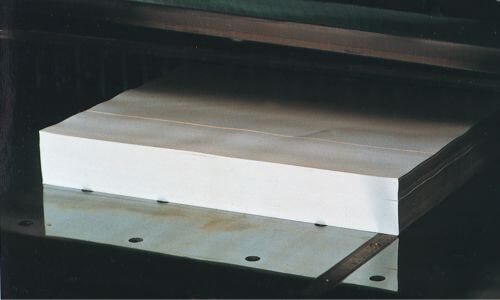

optical cutting line of sc series

OPTICAL CUTTING LINE

เส้นแสงส่องแนวตำแหน่งตัดที่ชัดเจน ง่ายต่อการตรวจสอบระยะตัดที่ถูกต้องก่อนตัดจริง

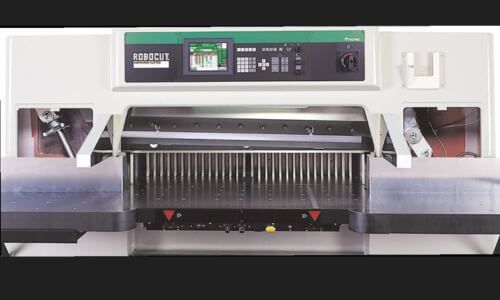

knife is moved by double gears for powerful cutting of sc series

KNIFE DRIVE DOUBLE-ENDED PULL

ด้วยระบบการตัดดึงเฉียงของแขนข้อเสือตั้งสองข้างอันทรงพลัง ทำให้ ITOTEC มีความเป็นเอกลักษณ์มามากว่าเกือบ 100 ปี และทำให้เครื่องตัดของ ITOTEC มีความเป็นสมบุกสมบัน แม่นยำ ทนทานในการใช้งาน นานหลายสิบปี
keyence photo beams sensor for hand safety of sc series

KEYENCE PHOTO BEAMS SENSOR

ตาไฟอินฟราเรด 8 จุด ของ KEYENCE แบบสั้นตามมาตรฐานของประเทศญี่ปุ่น เพื่อเพิ่มความปลอดภัยในการใช้งาน

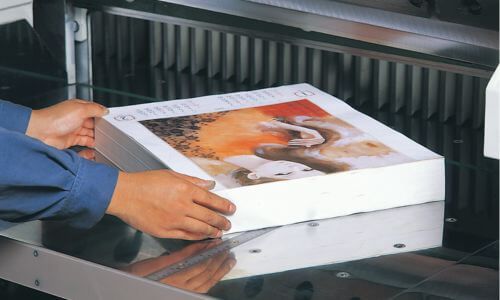

air table with hard chrome plating table of sc series

AIR TABLE WITH HARD CHROME PLATING TABLE

โต๊ะลมเคลือบด้วยผิวโครเมี่ยมแบบแข็งและหนา ไม่ก่อให้เกิดสนิม และมีออกผิวด้านลดการสะท้อนของแสง และระบบกระจายรูลมบนโต๊ะรวมทั้งปีกโต๊ะสองข้าง ทำให้ง่ายต่อการเคลื่อนย้ายกระดาษขนาดใหญ่ๆ และยังมีทนทานนานนับสิบๆปี

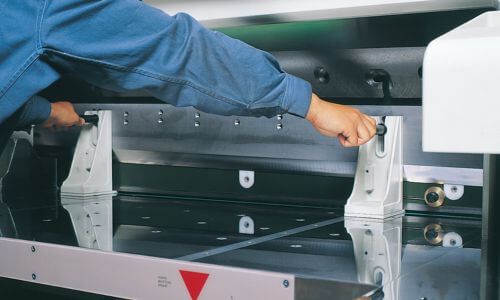

knife changing device of sc series

KNIFE CHANGING DEVICE

ด้วยการออกแบบอุปกรณ์และระบบเฉพาะของ ITOTEC ทำให้ง่ายต่อการเปลี่ยนใบมีด และมีความปลอดภัยต่อผู้ปฏิบัติงาน พร้อมระบบป้องกันอุบัติเหตุ

ระบบคอมพิวเตอร์

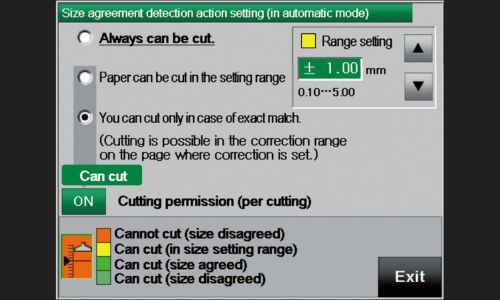

size agreement detection function on touchscreen panel of sc series

SIZE AGREEMENT DETECTION FUNCTION

สามารถกำหนดระยะความคลาดเคลื่อนของระยะฉากก่อนตัดเทียบกับระยะที่ถูกบันทึกไว้ หากระยะฉากจริงมีระยะที่ขาดหรือเกินกว่าระยะที่กำหนดไว้ เครื่องจะไม่สามารถตัดได้ เพื่อป้องกันไม่ให้สิ่งพิมพ์นั้นเสียหาย

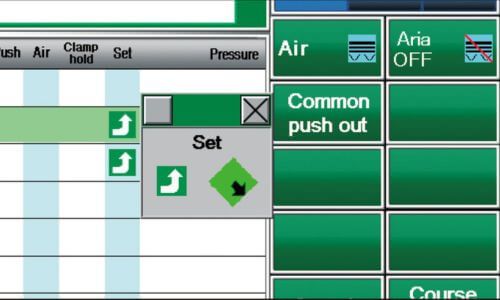

setting direction window on touchscreen panel of sc series

SETTING DIRECTION WINDOW

สามารถระบุรูปแบบทิศทางการหมุนกระดาษ ในแต่ละครั้งการตัดได้ เพิ่มความสะดวก และเพื่อช่วยให้ผู้ใช้คนอื่น รับช่วงทำงานตัดต่อโดยไม่สับสน

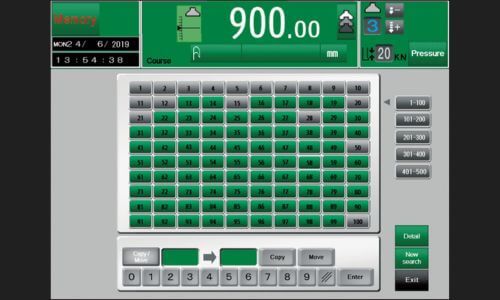

course list view and detail setting on touchscreen panel of sc series

COURSE LIST VIEW AND DETAIL SETTING

สามารถเลือกเข้า Menu ค้นหางาน ตามหมายเลขงานที่ได้บันทึกไว้แล้วได้โดยง่ายและรวดเร็ว หรือ ค้นหางานแบบที่มีชื่องาน ก็สามารถหาไห้โดยง่ายและรวดเร็ว เช่นกัน

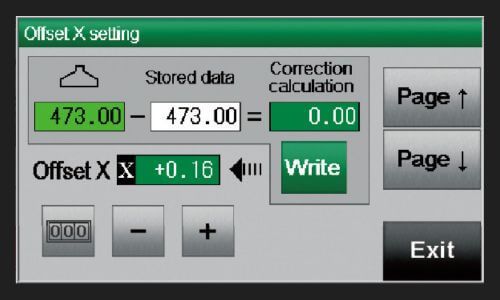

print deviation correction on touchscreen panel of sc series

PRINT DEVIATION CORRECTION FUNCTION

ในกรณีที่ ข้อมูลระยะการตัดในแต่ละฉากที่ได้เคยบันทึกไว้แล้วนั้น แต่สิ่งพิมพ์ที่สั่งพิมพ์ใหม่มีระยะฉากที่คลาดเคลื่อนไปจากเดิม ผู้ใช้สามารถกำหนด เพิ่มหรือลด ชดเชยระยะฉากที่คลาดเคลื่อนไปได้ทั้งหมด หรือเฉพาะระยะตัดนั้นๆได้ ทั้งในแนวแกน X และแกน Y โดยไม่จำเป็นต้องไปแก้ไขทุกระยะฉากตัดที่เคยบันทึกไว้

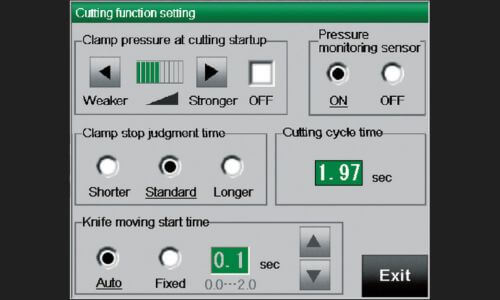

automatic knife timing variation function on touchscreen panel of sc series

AUTOMATIC KNIFE TIMING VARIATION FUNCTION

เนื่องจาก ITOTEC รุ่น SC Series ปัจจุบัน มีรอบการตัดที่เร็วถึง 50 รอบ/นาที ในบางกรณีงานตัดที่ใส่กระดาษสูงเต็ม ช่วงเวลาในการที่แคล้มกดทับกระดาษลงมาทับกด แล้วมีดลงตัดตามทันที โดยที่น้ำหนักการกดกระดาษในจังหวะ 2 ยังกดไม่สมบูรณ์ อาจจะทำให้การตัดกระดาษแฉลบในแนวดิ่งได้ โดยระบบนี้ สามารถตั้งการหน่วง หรือดึงเวลา มีดที่จะลงมาตัดหลังที่แคล้มกดกระดาษได้สมบูรณ์แล้ว

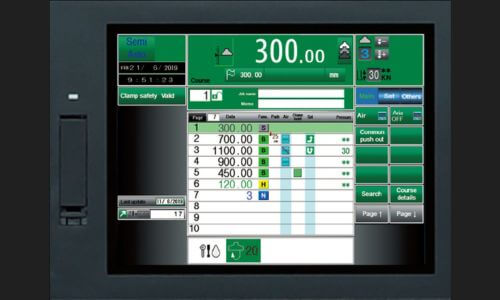

home display pop up window on touchscreen panel of sc series

HOME DISPLAY POP UP WINDOW

หน้าแสดงผลหน้าหลักได้ถูกออกแบบมาให้ ผู้ใช้งานเห็นขั้นตอนการทำงานได้สะดวก อีกทั้งมีแถบรายการย่อย (Menu) เข้าไปยังหน้าแสดงผลต่างๆ ที่ต้องการได้อย่างรวดเร็ว เข้าใจง่ายด้วยหน้าแสดงผล และแถบรายการย่อย พร้อมคำสั่งต่างๆ ด้วยภาษาไทย (สามารถกดเปลี่ยนภาษาอื่นๆได้อีก 7 ภาษา) โดยมีขนาดหน้าจอแสดงผลแบบสี 10 นิ้ว ชัดเจน ใช้งานง่าย

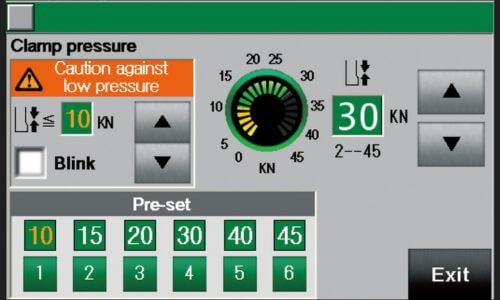

clamp pressure setting on touchscreen panel of sc series

CLAMP PRESSURE SETTING

สามารถตั้งน้ำหนักและบันทึกแรงในการกดทับกระดาษได้ ในแต่ละงาน หรือแม้จะตั้งน้ำหนักหรือบันทึกแรงกดในแต่ฉากตัดที่แตกต่างกันก็สามารถทำได้เช่นกัน

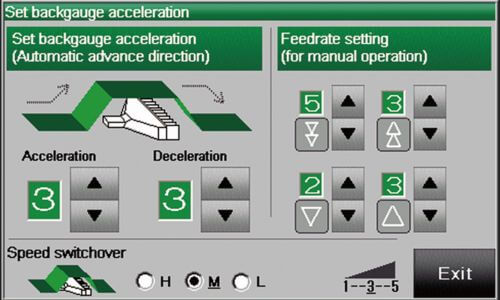

backguage acceleration control on touchscreen panel of sc series

BACKGUAGE ACCELERATION CONTROL

ระบบปรับแต่งความเร็วฉากตามลักษณะของงานตัด ITOTEC รุ่น SC Series ได้พัฒนาความเร็วของฉากเคลื่อนที่ได้เร็วสูงสุดถึง 300 มม./วินาที แต่ด้วยระบบการควบคุมความเร็วฉากสามารถปรับและบันทึกได้ ตามลักษณะงานตัด ซึ่งสามารถปรับลด-เพิ่ม และบันทึกความเร็วในแต่ละฉากตัดได้ตามความต้องการ เหมาะสมกับงานตัดนั้นๆ

ข้อมูลทางเทคนิค

รุ่น SC-100Z SC-115Z SC-137Z
การขับเคลื่อนใบมีด ด้วยระบบแขนข้อเสือทั้ง 2 ข้าง
ความกว้างสูงสุดของการตัด 1,030 มม. 1,168 มม. 1,370 มม.
ความลึกสูงสุดของการตัด 1,000 มม. 1,160 มม. 1,320 มม.
ความสูงของกระดาษ 165 มม.
ระยะตัดต่ำสุด (โดยมีตัวกดกันลอยกระดาษ) 85 มม. 105 มม.
* (85 มม. in case of front removal / installation)
ระยะตัดต่ำสุด (โดยถอดตัวกดกันลอยกระดาษ) 27 มม.
ความยาวของโต๊ะหน้า 700 มม.
ความสูงของโต๊ะ 875 มม.
ความกว้างของเครื่อง 2,655 มม. 2,779 มม. 2,995 มม.
ความสูงของเครื่อง 1,660 มม.
ความยาวของเครื่อง 2,437 มม. 2,602 มม. 2,752 มม.
ความเร็วในการตัด 50 รอบ / นาที (eRC: 42 รอบ / นาที)
ขนาดของใบมีด 1,270 x 150 x 12.7 มม. 1,410 x 150 x 13.7 มม. 1,610 x 150 x 13.7 มม.
ความเร็วสูงสุดของฉาก 300 มม. / วินาที (eRC: 225 มม. / วินาที)
แรงกดทับกระดาษต่ำสุด 2 กิโลนิวตัน
แรงกดทับกระดาษสูงสุด 45 กิโลนิวตัน (eRC: 40 กิโลนิวตัน)
กำลังไฟของมอเตอร์หลัก 3.7 กิโลวัตต์
กำลังไฟของมอเตอร์ป้อน 0.75 กิโลวัตต์
กำลังไฟของมอเตอร์เป่าลม 0.4 กิโลวัตต์ 0.75 กิโลวัตต์
กำลังไฟทั้งหมด 4.85 กิโลวัตต์ 4.85 กิโลวัตต์ 5.2 กิโลวัตต์
น้ำหนักเครื่อง 3,700 กิโลกรัม 4,100 กิโลกรัม 4,500 กิโลกรัม
