TR3

เครื่องพิมพ์สติ๊กเกอร์ม้วน

เครื่องพิมพ์สติ๊กเกอร์ม้วน IWASAKI ระบบ Offset ที่พัฒนาขึ้นด้วย เทคโนโลยีขั้นสูง สามารถพิมพ์ด้วยระบบแอลกอฮอล์ และระบบไร้น้ำ (Waterless Printing) เพื่อให้ได้งานพิมพ์สติ๊กเกอร์ม้วนที่เน้นคุณภาพอย่างแท้จริง ออกแบบให้ใช้งานง่าย ผ่านหน้าจอ Touch Screen Panel และสามารถเชื่อมต่อ Tablet เพื่อสะดวกในการใช้งานยิ่งขึ้น การปรับค่าสีในแต่ละสเกล สะดวกรวดเร็ว เพียงใช้ปลายนิ้วลากสเกลสีที่ต้องการบนหน้าจอในแต่ะยูนิตสี หรือกำหนดค่าสีแต่ละสเกลด้วย CIP 3 และระบบกล้องส่องดู Register ที่สามารถบอกระยะฉากของแต่ละสีที่คลาดเคลื่อนได้อย่างแม่นยำ เพื่อการปรับฉากในแต่ละสีเข้าหากันได้เร็วขึ้น พร้อมระบบอัตโนมัติต่างๆ เพื่อลดเวลาการปรับเปลี่ยนตั้งงานในแต่ละครั้ง ขนาดกระดาษหน้ากว้างตั้งแต่ 100 มม. ถึง 330 มม. พื้นที่ในการพิมพ์สูงสุด 310 x 320 มม. ระยะในการดึงกระดาษตั้งแต่ 50 มม. ถึง 325 มม. ความเร็วในการพิมพ์สูงสุด 250 รอบต่อนาที (50 เมตรต่อนาที) (ขึ้นอยู่กับรูปแบบ)

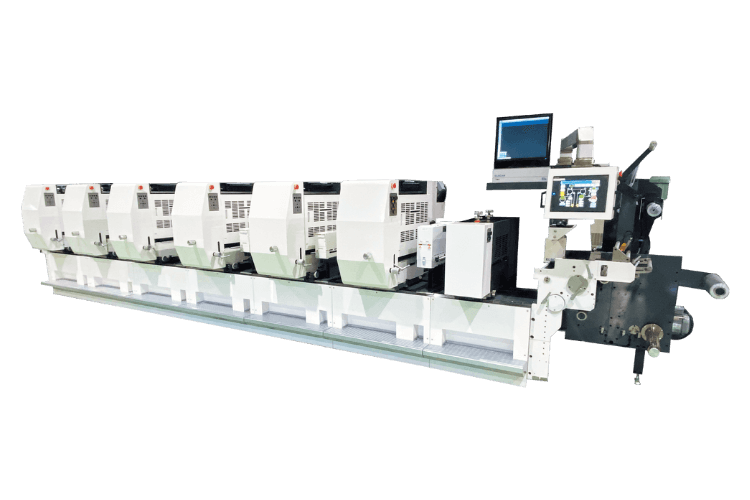

tr3 model roll to roll label printing machine that uses offset printing system by iwasaki company

ระบบแอลกอฮอล์ และระบบไร้น้ำ (Waterless)

เครื่องพิมพ์สติ๊กเกอร์ม้วน ระบบ Offset ได้ทั้ง 2 ระบบ ระบบแอลกอฮอล์ มีตู้ควบคุมความเย็นและแอลกอฮอลล์อัตโนมัติ และระบบไร้น้ำ (Waterless Printing) มีระบบหล่อเย็นในระบบลูกกาว เพื่อควบคุมอุณหภูมิในระบบการจ่ายหมึกให้คงที่

ระบบ Web Guide And Registering Camera

ระบบควมคุมการปล่อยกระดาษ (Web Guide) และกล้องส่องวัดระยะฉากพิมพ์ (Registering Camera) ของ BST ช่วยให้ควบคุมการปล่อยกระดาษม้วนได้อย่างเที่ยงตรง และช่วยการปรับฉากละเอียดได้อย่างแม่นยำ และรวดเร็ว
registering camera of tr3
web guide of tr3

ระบบปรับระยะฉาก

ระบบปรับระยะฉากแบบละเอียดบังคับจากโมล์เพลทโดยตรง ทำให้เข้าฉากแต่ละสีได้รวดเร็วกว่าเดิม ลดการสูญเสียเวลาและกระดาษสติ๊กเกอร์ รวมไปถึงระบบปรับฉากตระแคง ปรับฉากแนวข้าง สามารถปรับหมุนที่แต่ละยูนิตได้ (Option: ระบบปรับฉากทุกตำแหน่งอัตโนมัติ ด้วยระบบคอมพิวเตอร์ เป็นระบบเสริมสั่งพิเศษ)

ระบบปฏิบัติงานด้วย Touch Screen Panel

ระบบปฏิบัติงาน สั่งงานต่างๆ ปรับตั้งระยะฉาก สั่งเปิด-ปิดอุปกรณ์ แจ้งเตือน ด้วยหน้าจอสัมผัส Touch Screen Panel หรือสามารถต่อเชื่อมใช้งานผ่าน Tablet ได้ (ยังไม่รวมอุปกรณ์ Tablet)
unit position adjustment screen of tr3
touch panel operation of tr3
touch panel operation of tr3
tablet control of tr3
mold pressure system of tr3

ระบบตั้งน้ำหนักโมล์ ระบบปรับฉาก

ระบบตั้งน้ำหนักโมล์ ระบบปรับฉากตระแคง ปรับฉากแนวข้าง สามารถปรับหมุนที่แต่ละยูนิตได้ (Option: ระบบปรับฉากทุกตำแหน่งอัตโนมัติ ด้วยระบบคอมพิวเตอร์ เป็นระบบเสริมสั่งพิเศษ)
semi-auto plate intallation of tr3

ระบบใส่เพลทกึ่งอัตโนมัติ

ระบบใส่เพลทกึ่งอัตโนมัติ โดยผู้ปฏิบัติงานวางใส่เพลททุกยูนิตเสร็จ เครื่องจะดูดเพลทเข้าไปในแต่ละยูนิตสีพร้อมกัน สะดวก รวดเร็ว ในการใส่เพลท
touch screen ink key of tr3

ระบบการปรับค่าสีในแต่ละสเกล

การปรับค่าสีในแต่ละสเกล สะดวกรวดเร็ว เพียงใช้ปลายนิ้วลากสเกลสีที่ต้องการบนหน้าจอสัมผัส Touch Screen Panel หรือกำหนดค่าสีแต่ละสเกลด้วย CIP 3

ยูนิต Rotary Die Cut

ยูนิต Rotary Die Cut ออกแบบมาเพื่อการติดตั้งใส่เพลทไดคัท และตั้งน้ำหนักกด ได้ง่ายและรวดเร็ว โดยไม่สิ้นเปลืองเวลา และกระดาษสติ๊กเกอร์ที่ต้องสูญเสียในระหว่างทดลองปั๊ม แบบระบบเก่า Flatbed Die Cut
rotatry die cut of tr3

ข้อมูลทางเทคนิค

พื้นที่ในการพิมพ์สูงสุด 310 x 320 มม.
หน้ากว้างม้วนกระดาษตั้งแต่ 100 มม. ถึง 330 มม.
ม้วนกระดาษใหญ่สุด 800 มม.
ระยะช่วงดึงตั้งแต่ 50 มม. ถึง 325 มม.
ความเร็วในการพิมพ์สูงสุด 250 รอบ/นาที (50 ม./นาที) ขึ้นอยู่กับรูปแบบพิมพ์
