SM Series

เครื่องพับกระดาษอัตโนมัติ ขนาดเล็ก

SHOEI เป็นผู้ผลิตเครื่องพับกระดาษอัตโนมัติที่ใหญ่ที่สุดในประเทศญี่ปุ่น และได้ส่งออกไปทั่วโลก อีกทั้งยังเป็นผู้นำเทคโนโลยีงานพับกระดาษหลากหลายรูปแบบ เช่นงานพับขนาดกระดาษเล็กสุด ถึง 2.5 X 5.0 ซม. (เอกสารกำกับยา) งานพับหนังสือ 8, 16, 32 หน้ายก งานพับแคตตาล็อก งานพับโบรชัวร์ งานพับซิกแซ็กแบบแผนที่ พับม้วน พับหีบเพลง พับอินเด็กซ์ จนถึงรูปแบบการพับ ปรุฉีก ฉีดกาว พับเป็นแบบซองปิด (Mailer System) และอื่นๆอีกมากมาย ซึ่ง SHOEI มีหลากหลายรุ่นและหลากหลายขนาดเครื่อง รหัสตั้งแต่ 26, 36, 40, 44, 47, 56, 66, 74 และ 82 ซม. และยังมีให้เลือกระบบป้อนกระดาษถึง 7 แบบ เพื่อตอบสนองปริมาณงานพับที่แตกต่างกัน ทั้งการลงทุนที่เหมาะสม SHOEI ยังเป็นผู้ผลิตรายแรกของโลก ที่มีรุ่นระบบคอมพิวเตอร์ ช่วยควบคุมการปรับขนาดกระดาษ ขนาดการพับ รูปแบบงานพับ เพียงปลายนิ้วสัมผัส ทำให้การเปลี่ยนงานเป็นเรื่องง่าย โดยไม่ต้องใช้ประสบการณ์การพับเลย และยังสามารถใช้ควบคู่กับ Software ระบบสั่งงาน CIP 4 อย่างสมบูรณ์แบบ

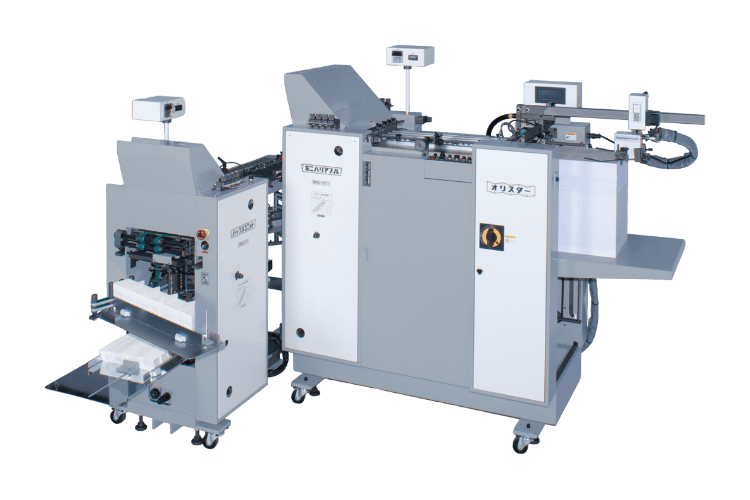

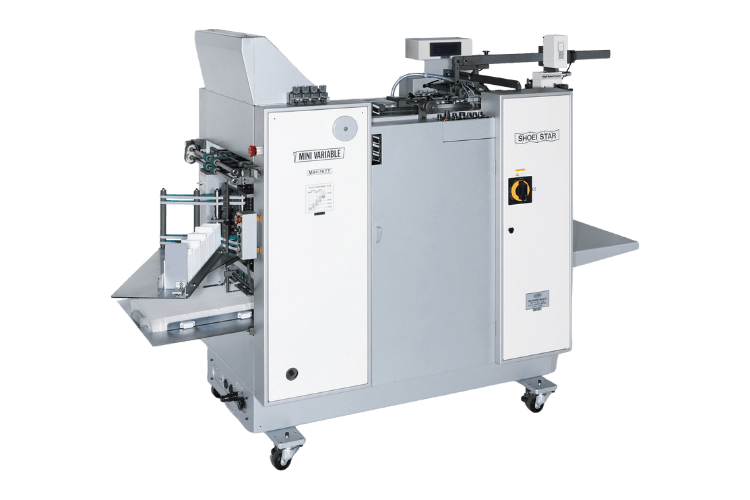

sm series model paper folding machine for small paper size with 1 station by shoei company sm series model paper folding machine for small paper size with 2 stations by shoei company
{{ n }}

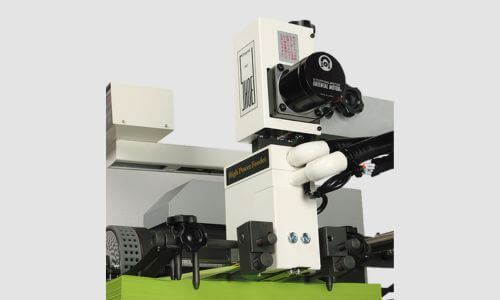

feeder feature of sm series

ที่สุดของการบริการของบริษัทฯ

เครื่องพับ SHOEI ที่สั่งซื้อจากบริษัทฯ จะได้รับสิทธิ์การบริการที่ดีที่สุด โดยทางบริษัทฯ ได้สำรองโรลเลอร์ลูกกลิ้งพับกระดาษ มากกว่า 100 ชิ้น ล้อสูญญากาศ และปั๊มลม เพื่อให้บริการยืมฟรีสำหรับลูกค้า SHOEI ทุกเครื่องของบริษัทฯ ดังนั้นลูกค้าไม่จำเป็นต้องหยุดรอเครื่องนานหลายวัน เพื่อนำโรลเลอร์ลูกกลิ้งพับกระดาษ ล้อสูญญากาศ หรือปั๊มลมไปซ่อม โดยทางบริษัทฯจะนำไปหล่อหรือซ่อมให้เอง บริษัทฯเป็นตัวแทนจำหน่ายรายเดียวในไทย ที่กล้าลงทุนหลายล้านบาท เพื่อสำรองโรลเลอร์ลูกกลิ้งพับกระดาษ ล้อสูญญากาศ และปั๊มลม เพื่อให้ลูกค้ายืมใช้ฟรี
feeder unit of sm series

FEEDER

ระบบหัวดูดกระดาษแบบก้านลูกสูบ ลิขสิทธิ์เฉพาะ SHOEI ทำให้หัวดูดกระดาษทำงานขึ้นลงในการดูดกระดาษได้เร็วสูงสุด 40,000 ครั้งต่อชั่วโมง นับว่าเร็วที่สุดในโลก อีกทั้ง SHOEI ยังให้หัวดูดแบบพิเศษ ที่เป็นล้อกดกระดาษแบบลิมิตสวิตซ์ สำหรับงานป้อนกระดาษที่เล็กมากๆ เป็นอุปกรณ์มาตรฐานของเครื่อง SHOEI

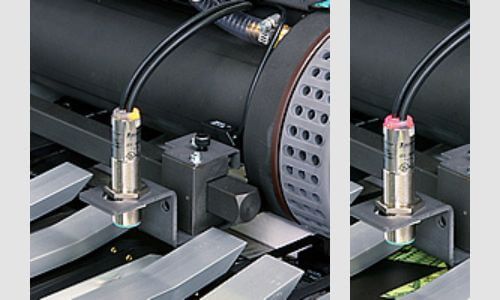

supersonic wave sensor of sm series

SUPERSONIC WAVE SENSOR

ระบบเซนเซอร์ตรวจจับความหนาของกระดาษเพื่อป้องกันกระดาษซ้อน เทคโนโลยีล่าสุดสามารถตรวจวัดความหนากระดาษได้อย่างแม่นยำ ในขณะเครื่องวิ่งด้วยความเร็วสูงถึง 40,000 แผ่น/ชม. หรือความเร็วสายพานถึง 250 เมตร/นาที

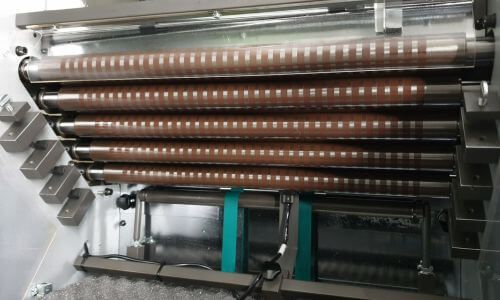

ceramic roller of sm series

CERAMIC URETHANE FOLD ROLLER

เป็นโรลเลอร์ลูกกลิ้งพับหนีบกระดาษที่มีการออกแบบ และใช้วัสดุพิเศษ โดยแกนโลหะทำด้วยเหล็กกล้าเซาะเป็นร่องๆ และส่วนร่องยางจะใช้วัสดุพิเศษ Ceramic Urethane ซึ่งเป็นยางแข็งทนพิเศษ แต่ให้ผิวสำหรับการยึดจับกระดาษได้ดี รองรับกระดาษที่ลื่นมากๆ หรือกระดาษที่ถูกเคลือบเงายูวี รวมทั้งล้อดูดสูญญากาศ สำหรับดูดปลายกระดาษ ที่ยังหล่อหุ้มด้วยวัสดุ Ceramic Urethane Vacuum Wheel

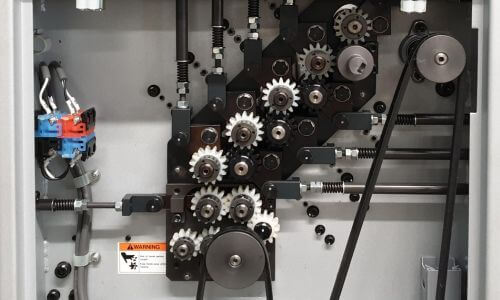

gear of sm series

POLYURETHANE AGAINST METAL GEAR DRIVE SYSTEM

ระบบห้องเฟืองขับลูกกลิ้งพับกระดาษแบบลูกผสม โดยใช้เฟือง Polyurethane ชนิดแข็งคู่กับเฟืองเหล็ก ที่ออกแบบมาสำหรับเครื่องพับกระดาษขนาดเล็ก เพื่อช่วยลดเสียงและการสึกหรอ ของระบบเฟืองขับลูกกลิ้งพับกระดาษทั้งหมด ทำให้อายุการใช้งานที่ยาวนานนับสิบปี และการบำรุงรักษาต่ำ
electric magnetic clutch knife of sm series

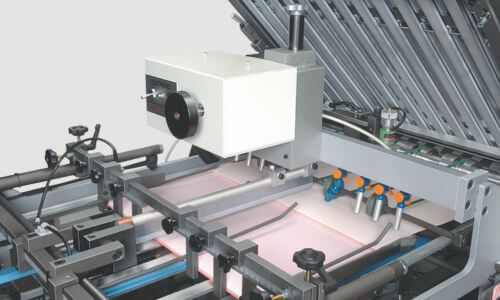

ELECTRIC MAGNETIC CLUTCH KNIFE

ระบบใบมีดพับกระดาษแบบไฟฟ้าควบคุมคลัทช์แม่เหล็ก แบบเฉพาะของ SHOEI ทำให้ใบมีดพับกระดาษสามารถสับขึ้นลงได้ถึง 30,000 รอบ/ชม. และไม่เกิดการสึกหรอ หรือเสียงใดๆ ลดการบำรุงรักษา และมีอายุการใช้งานที่ยาวนานนับ 10 ปี
inverter drive control of sm series

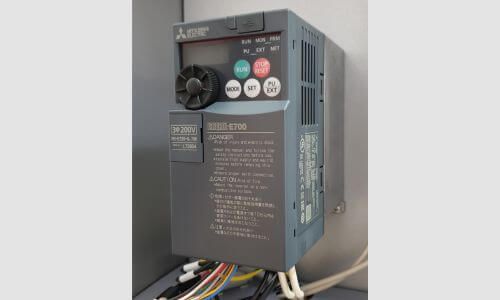

INVERTER DRIVE CONTROL

เทคโนโลยีระบบควบคุมความเร็วของเครื่องรุ่นล่าสุด ที่สามารถควบคุมในการปรับความเร็วขึ้นลงได้อย่างราบรื่น ประหยัดไฟ และมีอายุการใช้งานยาวนาน

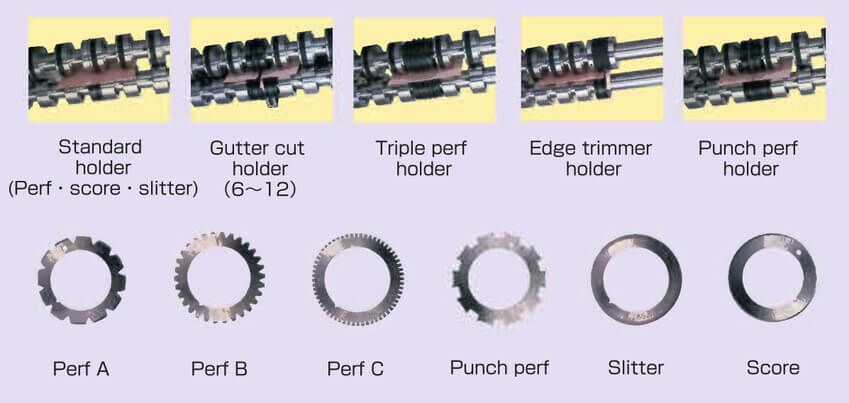

Multi Functional Detachable Slitter Shaft

อุปกรณ์แกนยึดชุดล้อปรุ ล้อพับ ล้อตัด ชนิดต่างๆ ช่วยเพิ่มศักยภาพของแนวเส้น งานปรุ งานตัด งานเซาะร่อง งานเจียนขอบ งานพับ ของหลังการพับและรองรับได้หลากหลายรูปแบบ
multi functional detechable slitter shaft of sm series

อุปกรณ์เสริม

air cylinder activated gate option of sm series

AIR CYLINDER GATE FOLDED PLATE

อุปกรณ์เสริมพิเศษ สามารถพับปีกข้างเข้าด้านในทั้งสองข้าง และพับปิดกลางอีกครั้ง หรือ แบบพับปิดประตู (พับหน้าต่าง) โดยบังคับแกนลิ้นพับปิดด้วยก้านลูกสูบลม (Air Cylinder System) ตั้งงานง่าย พับได้อย่างแม่นยำด้วยความเร็วสูง
press down option of sm series

FRONT PERFORATING PRESS-DOWN DEVICE

อุปกรณ์ชุดปรุฉีกก่อนเข้าลูกกลิ้งพับ เพื่องานปรุฉีกที่ต้องการความเรียบเนียนของเส้นปรุ และฉีกออกได้ง่าย สามารถตั้งน้ำหนักเส้นปรุฉีกในแต่ละแนวได้อย่างอิสระ สามารถใส่เพิ่มแนวปรุฉีกได้หลายแนว เหมาะสำหรับงานพับคูปอง งานพับหนังสือฉีกหน้ากระดาษ เป็นต้น
gluing system of sm series

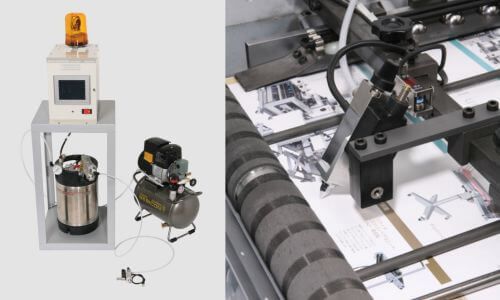

SHOEI GLUING SYSTEM

อุปกรณ์ฉีดกาวของ SHOEI ที่ช่วยเพิ่มศักยภาพการทำงาน ทำให้เครื่องพับ SHOEI สามารถผลิตชิ้นงานพับต่างๆ ออกเป็นสิ่งพิมพ์ที่สำเร็จได้เลย เช่น พับ-ติดกาว-ตัดสามด้าน ออกเป็นรูปเล่มสำเร็จ 8 หน้า หรือ 16 หน้า หรือ 32 หน้า ฯลฯ อีกทั้งยังสามารถประกอบในยูนิตต่างๆของ SHOEI เพื่อสร้างสรรสิ่งพิมพ์ แบบจดหมายแผ่นพับด้านในปิดผนึกทั้งสามด้าน (Mailing System) เป็นต้น

ข้อมูลทางเทคนิค

SM Series 1 Station

รุ่น SM44-7KTT SM40-7KTT SM36-7KTT SM26-7KTT
ขนาดกระดาษใหญ่สุด (มม.) 440 x 600 400 x 600 360 x 600 260 x 400
ขนาดกระดาษเข้าเล็กสุด (มม.) 50 x 100 50 x 100 50 x 100 50 x 100
ขนาดพับสำเร็จเล็กสุด (มม.) 25 x 50 25 x 50 25 x 50 25 x 50
จำนวนตระแกรงพับ
ขนานตระแกรงบน / ล่าง
4 / 3 4 / 3 4 / 3 4 / 3
จำนวนหน่วยมีดพับ / ตระแกรง หลังมีดพับ (TT) 1 มีด + TT 1 มีด + TT 1 มีด + TT 1 มีด + TT

SM Series 2 Stations

รุ่น SM44-7KTT / MTB36-7KTT SM40-7KTT / MTB36-7KTT SM36-7KTT / MTB36-7KTT
ขนาดกระดาษใหญ่สุด (มม.) 440 x 600
เข้าหน่วยสอง 360
400 x 600
เข้าหน่วยสอง 360
360 x 600
เข้าหน่วยสอง 360
ขนาดกระดาษเข้าเล็กสุด (มม.) 50 x 100 50 x 100 50 x 100
ขนาดพับสำเร็จเล็กสุด (มม.) 25 x 50 25 x 50 25 x 50
จำนวนตระแกรงพับ ขนานตระแกรงบน / ล่าง 4 / 3
เข้าหน่วยสองอีก 4 / 3
4 / 3
เข้าหน่วยสองอีก 4 / 3
4 / 3
เข้าหน่วยสองอีก 4 / 3
จำนวนหน่วยมีดพับ / ตระแกรง หลังมีดพับ (TT) 1 มีด + TT
เข้าหน่วยสองอีก 1 มีด + TT
1 มีด + TT
เข้าหน่วยสองอีก 1 มีด + TT
1 มีด + TT
เข้าหน่วยสองอีก 1 มีด + TT
