SH-1020SPD

เครื่องแกะกล่องกระดาษอัตโนมัติ พร้อมระบบแขนกล และระบบวางเรียงบนพาเลท

เครื่องแกะกล่องกระดาษแบบหัวเดียวหรือแบบสองหัวระบบอัตโนมัติ ด้วยแขนกลอัจฉริยะหยิบและหนีบกล่องออกเองจากตัวเครื่อง (Robotic Arm) พร้อมระบบรับยกหนีบกล่องเป็นแถว เพื่อวางเรียงบนพาเลทอัตโนมัติ (Robotic Palletizing System) และด้วยระบบอันชาญฉลาดนี้ ผู้ปฏิบัติงานมีหน้าที่แค่วางตั้งป้อนกระดาษ และเอาเศษกระดาษที่เหลือออกเท่านั้น ดังนั้นผู้ปฏิบัติงานเพียงคนเดียว ก็สามารถควบคุมเครื่องรุ่นนี้ได้ถึง 2 เครื่องในเวลาเดียวกัน

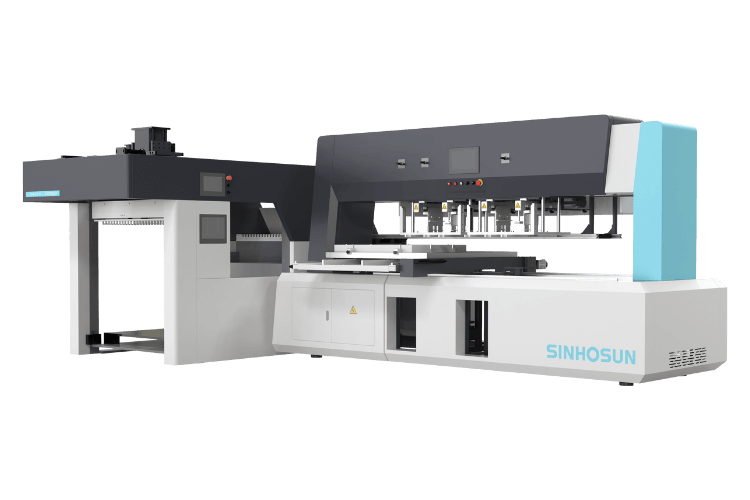

sh-1020spd model stripping and blanking machine with robotic arm and palletizing unit by sinhosun company
{{ n }}

ระบบกระทุ้งกระดาษด้วยบล็อกกระทุ้ง

ด้วยการใช้บล็อกเหล็กที่รองด้วยแผ่นยาง ทำให้การปรับเปลี่ยนงานกระทุ้งในแบบต่างๆได้อย่างง่ายและรวดเร็ว เพียงแค่ขันน็อตล็อกเพียง 2 อันก็เป็นอันเสร็จสิ้น ใช้เวลาเปลี่ยนบล็อกไม่กี่วินาที และการใช้บล็อกกระทุ้งนี้ ไม่จำเป็นเปลี่ยนตามทุกรูปแบบกล่อง เพราะกล่องที่มีขนาดใกล้เคียงกัน หรือรูปแบบคล้ายกัน ก็สามารถใช้บล็อกอันเดียวร่วมกันได้ แม้รูปแบบกล่องจะมีปีกหรือมีลิ้นก็ตาม ผู้ใช้งานก็จะสามารถใช้แค่บล็อกกระทุ้งสี่เหลี่ยมธรรมดา
mold type of blanking machine
result of stripping of blanking machine

ระบบถาดวางกระดาษแบบลอยตัว

SINHOSUN ได้ออกแบบให้วางตั้งกระดาษกล่องบน "กรอบถาดลอยตัว" ทำให้กระดาษที่วางอยู่ในกรอบบังคับไม่ดิ้นออกมา และการที่วางอยู่บนถาดลอยตัวที่เคลื่อนไปตามตำแหน่งที่จะกระทุ้ง ทำให้ชิ้นงานใบล่างสุดไม่ถูกับผิวโต๊ะ ซึ่งจะไม่ทำให้เกิดรอยขีดข่วน หรือคราบสกปรกใดๆทั้งสิ้น
mold type of blanking machine

มีแปรงทำความสะอาดในตัว

ระบบถาดลอยตัวของ SINHOSUN ด้านใต้ถาดจะมีแถบแปรงทั้งสี่ด้าน เพื่อทำหน้าที่กวาดเศษกระดาษหลังกระทุ้ง ลงไปในช่องทิ้งเศษกระดาษใต้เครื่องเอง ดังนั้นผู้ปฏิบัติงานไม่จำเป็นต้องหยุดเครื่องเพื่อปัดกวาดเศษกระดาษ
brush under paper tray of blanking machine
brush under paper tray of blanking machine

ระบบแขนกล (Robotic Arm)

การออกแบบแขนกลที่สามารถจับและหนีบกล่องกระดาษออกจากหน่วยกระทุ้งได้เอง แม้ชิ้นงานที่จะมีผิวลื่น หรือที่เคลือบเงาด้วยยูวี ก็สามารถจับหนีบออกได้อย่างเป็นระเบียบ
robotic arm of blanking machine
robotic arm of blanking machine

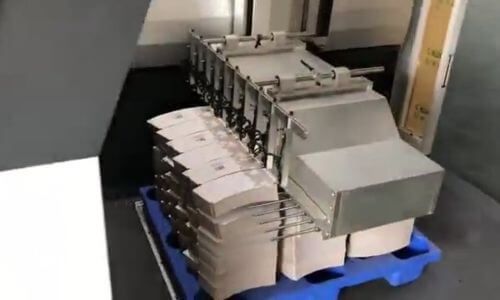

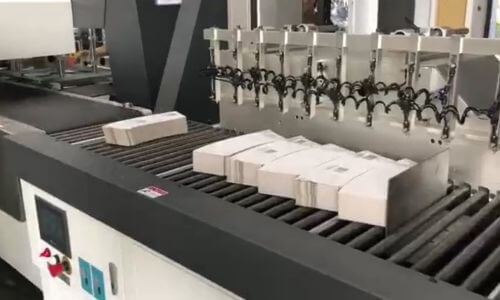

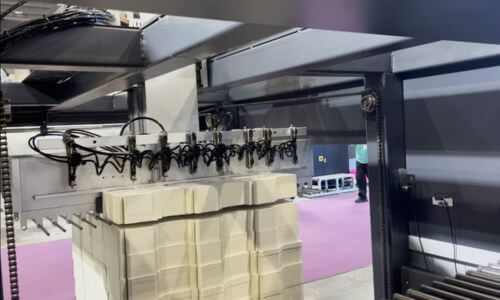

ระบบวางเรียงบนพาเลทอัตโนมัติ (Robotic Palletizing System)

ชิ้นงานจะถูกลำเลียงออกมาต่อกับรางเพลาที่สามารถรับตั้งกองกระดาษได้หลายกองในหนึ่งแถว (สามารถตั้งจำนวนกองกระดาษได้) จากนั้นชิ้นงานที่ทั้งเป็นแถวก็จะถูกยกหนีบออกจากรางเพลา เพื่อไปวางบนพาเลทโดยอัตโนมัติ ด้วยระบบวางเรียงบนพาเลทอัตโนมัติ (Robotic Palletizing System) ของ SINHOSUN

ระบบนี้จะตรวจจับระดับความสูงของการวางตั้งกองกล่องกระดาษในแต่ละแถวได้เอง และวางอย่างเป็นระเบียบ ซึ่งง่ายต่อการนำไปป้อนเข้าเครื่องติดกล่องต่อไป
palletizing system of blanking machine
palletizing system of blanking machine
palletizing system of blanking machine

ข้อมูลทางเทคนิค

รุ่น SH-1020SPD SH-1020SPD (Extended)
กระดาษป้อน ใหญ่สุด 1020 x 960 มม. 1060 x 960 มม.
กระดาษป้อน เล็กสุด 300 x 300 มม. 300 x 300 มม.
ใส่กองกระดาษได้สูง 50 - 80 มม. 50 - 80 มม.
กระทุ้งกล่องขนาดได้ ใหญ่สุด 450 x 350 มม. 650 x 500 มม.
กระทุ้งกล่องขนาด เล็กสุด 30 x 30 มม. 100 x 100 มม.
ขนาดกล่องที่แขนกลจับหนีบได้ ใหญ่สุด 350 x 350 มม. 480 x 380 มม.
ขนาดกล่องที่แขนกลจับหนีบได้ เล็กสุด 80 x 80 มม. 100 x 100 มม.
ปริมาตรของพาเลท 950 x 950 x 1300 มม. 950 x 950 x 1300 มม.
ความเร็วรอบกระทุ้ง 1 - 18 (รอบ/นาที) 1 - 18 (รอบ/นาที)
