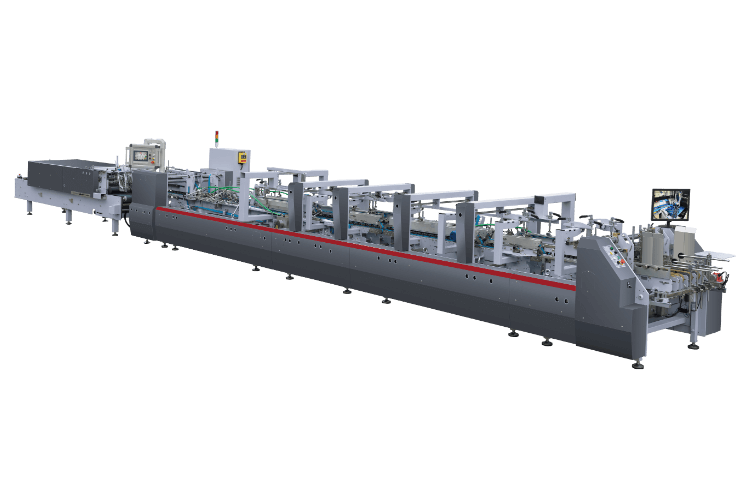

YL PC-B
เครื่องปะกล่องอัตโนมัติ ไฮสปีด
เครื่องปะกล่องไฮสปีดอัตโนมัติ แข็งแรง ทนทาน ทำงานง่าย
นอกเนื่องจากนี้ SINHOSUN ยังเป็นผู้ผลิตเครื่องปะกล่องมายาวนาน
และได้พัฒนาระบบช่วยการทำงานต่างๆที่รวดเร็วและมีประสิทธิภาพ
ออกแบบพัฒนาอุปกรณ์เสริมที่ตอบสนองรูปแบบกล่องพิเศษต่างๆ
พร้อมนำระบบตรวจสอบ
คุณภาพงานพิมพ์ที่มีความแม่นยำสูงเข้ากับระบบเครื่องปะกล่อง
{{ n }}
หน่วยป้อนกล่องกระดาษ (Feeder Unit)
ระบบป้อนกล่องกระดาษใบล่างแบบต่อเนื่อง พร้อมระบบสายพานป้อนกระดาษแบบแยกรางสายพานอิสระ ซึ่งจะทำให้ง่ายต่อการปรับตั้งงานและเปลี่ยนสายพาน
มีอุปกรณ์มอเตอร์เขย่ากล่องกระดาษ เพื่อเพิ่มประสิทธิภาพในการปล่อยกล่องกระดาษได้อย่างต่อเนื่อง และมีปีกบังคับขอบข้างกล่อง ที่สามารถปรับเข้าออกได้ง่าย และมีประตูปล่อยกล่องกระดาษ 2 แนว ที่สามารถปรับความหนา-บาง ตามความหนาของกล่องได้ง่ายและแม่นยำ
มีอุปกรณ์มอเตอร์เขย่ากล่องกระดาษ เพื่อเพิ่มประสิทธิภาพในการปล่อยกล่องกระดาษได้อย่างต่อเนื่อง และมีปีกบังคับขอบข้างกล่อง ที่สามารถปรับเข้าออกได้ง่าย และมีประตูปล่อยกล่องกระดาษ 2 แนว ที่สามารถปรับความหนา-บาง ตามความหนาของกล่องได้ง่ายและแม่นยำ

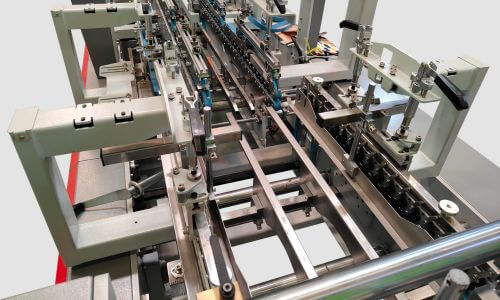

หน่วยจัดเรียงกล่องกระดาษให้ตรง (Aligner Unit)
ช่วยจัดเรียงกล่องกระดาษที่ออกจากหน่วยป้อนกระดาษให้เป็นแนวตรง เพื่อป้องกันไม่ให้กล่องกระดาษบิดไปมาที่เป็นสาเหตุในการปะกล่องเบี้ยว ซึ่งหน่วยนี้จะช่วยให้ผู้ใช้เครื่องปรับงานได้ง่าย รวดเร็ว และแม่นยำมากยิ่งขึ้น
หน่วยพับเส้น 1 และเส้น 3 (Pre-Break Folding Unit)
ช่วยให้เส้นพับที่ถูกปั๊มมาให้เกิดรอยพับขึ้น ทำให้ลูกค้าสามารถบีบขึ้นรูปกล่องใส่สินค้าด้วยมือได้อย่างง่ายขึ้น หรือลูกค้าสามารถนำกล่องไปบรรจุสินค้าผ่านเครื่องอัตโนมัติได้อีกด้วย ซึ่งหน่วยนี้จะพับเส้นแนวที่ 1 (ลิ้นกล่อง) ได้ถึง 180 องศา และพับเส้นแนวที่ 3 ได้ประมาณ 135 องศา
นอกเหนือจากนี้ยังช่วยการพับกล่องที่มีลูกเล่นต่างๆ อาทิ กล่องพับซ้อนด้านในให้เกิดเป็น 2 ช่อง หรือหลายช่องได้ โดยใช้อุปกรณ์ปืนกาวเย็นยิงบนกล่องด้านบน (Cold Gule Spray Jet Device) แล้วพับตลบเข้าด้านใน
นอกเหนือจากนี้ยังช่วยการพับกล่องที่มีลูกเล่นต่างๆ อาทิ กล่องพับซ้อนด้านในให้เกิดเป็น 2 ช่อง หรือหลายช่องได้ โดยใช้อุปกรณ์ปืนกาวเย็นยิงบนกล่องด้านบน (Cold Gule Spray Jet Device) แล้วพับตลบเข้าด้านใน
หน่วยพับเกี่ยวก้นกล่อง (Hook Lock Bottom Unit)
สำหรับติดตั้งอุปกรณ์เกี่ยวลิ้นก้นกล่องกระดาษและพับเก็บลิ้นก้นเข้าข้างใน เพื่อผลิตกล่องกระดาษในลักษณะที่เมื่อขึ้นรูปกล่องแล้ว กล่องจะปิดขัดก้นกล่องได้เอง ทำให้การบรรจุสินค้าง่าย และรวดเร็วขึ้นกว่ากล่องธรรมดาทั่วไป ซึ่งกล่องกระดาษขัดก้นนี้เป็นที่นิยมแพร่หลายมากในยุคปัจจุบันเนื่องจากค่าแรงที่สูงขึ้นในการบรรจุสินค้า
หน่วยนี้ยังเป็นหน่วยที่สามารถติดตั้งอุปกรณ์เสริม (Option) เกี่ยวลิ้นกล่องกระดาษจากด้านหลัง สำหรับงานพับลิ้นกล่องกระดาษแบบ 4 มุม และ 6 มุม (4/6 Corner Box) ที่ถูกควบคุมการทำงานด้วยระบบ Servo Drive ทำให้การปรับตั้งงานพับเกี่ยวลิ้นด้านหลังเป็นไปอย่างแม่นยำ โดยเครื่องจะปรับความเร็วในการเกี่ยวลิ้นได้เอง เพื่อสัมพันธ์กับความเร็วของเครื่องหลักที่อาจจะมีการเปลี่ยนแปลง
หน่วยนี้ยังเป็นหน่วยที่สามารถติดตั้งอุปกรณ์เสริม (Option) เกี่ยวลิ้นกล่องกระดาษจากด้านหลัง สำหรับงานพับลิ้นกล่องกระดาษแบบ 4 มุม และ 6 มุม (4/6 Corner Box) ที่ถูกควบคุมการทำงานด้วยระบบ Servo Drive ทำให้การปรับตั้งงานพับเกี่ยวลิ้นด้านหลังเป็นไปอย่างแม่นยำ โดยเครื่องจะปรับความเร็วในการเกี่ยวลิ้นได้เอง เพื่อสัมพันธ์กับความเร็วของเครื่องหลักที่อาจจะมีการเปลี่ยนแปลง

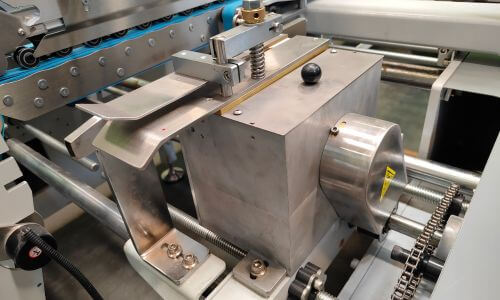

อุปกรณ์ถังกาวล่าง (Gluing Tank Device)
อุปกรณ์ถังกาวมีทั้งหมด 2 ฝั่ง (ฝั่งคนทำงาน และฝั่งขับเคลื่อน) เพื่อการทาลิ้นกาวล่างบนกล่องกระดาษ ที่สามารถปรับความหนา-บางของเส้นกาวได้ง่าย ในขณะเครื่องวิ่งทำงานอยู่ และอุปกรณ์ถังกาวนี้ถูกออกแบบมาให้ถอดออกง่าย เพื่อนำไปล้างด้วยน้ำ ทำความสะอาดคราบกาวหลังเลิกใช้งาน ซึ่งวัสดุถังกาวนี้เป็นสแตนเลส ป้องกันสนิม

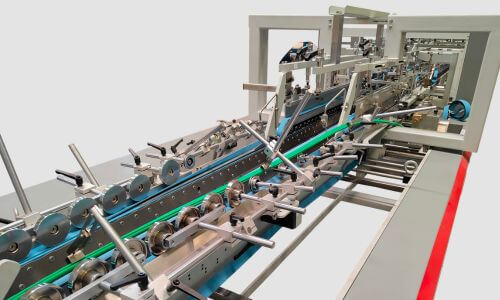

หน่วยพับกล่องสำเร็จ (Final - Folding Unit)
หน่วยพับกล่องนี้จะเป็นการพับเส้นแนวพับที่ 2 และเส้นแนวพับที่ 4 เพื่อการพับติดเป็นกล่องกระดาษ และหน่วยนี้ได้ถูกออกแบบให้มีช่วงที่ยาว เพื่อการประคองพับปีกกล่องกระดาษทั้งสองข้างประกบเข้าด้วยกันได้อย่างราบรื่นและเป็นแนวตรง ในขณะที่เครื่องวิ่งด้วยความเร็วสูง อีกทั้งยังมีลูกล้อที่เป็นแนวเพื่อประคองสายพานพับและเส้นรางยางยูรีเทน ที่สามารถปรับมุมเอียงแนวโค้งต่างๆได้ตามต้องการ เพื่อประคองปีกกล่องกระดาษทั้ง 2 ข้าง เพื่อการพับที่เรียบร้อย
หน่วยพากล่องสำเร็จออก (Output Unit)
หน่วยนี้จะมีสายพานหนีบและพาชิ้นงานออกจากตัวเครื่องหลัก และได้ถูกออกแบบเพื่อง่ายต่อการตั้งงาน ซึ่งสามารถตั้งระยะสายพานส่งกล่องออกได้ในขณะที่เครื่องทำงานอยู่ เพื่อให้ชิ้นงานสามารถถูกลำเอียงออกไปได้เป็นแนวตรง และยังมีอุปกรณ์เตะนับคั่นด้วยระบบลมนิวเมติกส์ ซึ่งจะทำให้การนับคั่นทำได้อย่างแม่นยำ แม้เครื่องทำงานในความเร็วสูง และยังสามารถปรับระยะเตะคั่นจากหน้าจอสัมผัสสั่งงานหลักได้อีกด้วย
หน่วยทับกล่อง (Conveyor)
หน่วยนี้สามารถตั้งระดับความเร็วแบบปกติ หรือความเร็วแบบอัตโนมัติที่จะเปลี่ยนแปลงตามความเร็วของเครื่องหลัก และในกรณีที่ชิ้นงานไม่ออกมาจากหน่วยป้อนกล่อง หน่วยทับกล่องนี้จะหยุดรอโดยอัตโนมัติ และมีอุปกรณ์ล้อประคองเพื่อให้กล่องซ้อนเรียงกันอย่างเป็นระเบียบ และชุดล้อสายพานแบบกระดกเพื่อรับกล่องเป็นจังหวะควบคุมด้วยระบบลมนิวแมติกส์
ระบบการตั้งกดทับกล่องกระดาษโดยใช้ระบบลมนิวแมติกส์ดึงสปริงกดทับกล่อง ที่สามารถตั้งระดับการกดทับหนัก-เบาได้ตามที่ต้องการ และชุดสายพานด้านบนสามารถปรับเดินหน้า หรือถอยหลังได้ ตามความยาวของกล่อง พร้อมสายพานฟองน้ำ
ระบบการตั้งกดทับกล่องกระดาษโดยใช้ระบบลมนิวแมติกส์ดึงสปริงกดทับกล่อง ที่สามารถตั้งระดับการกดทับหนัก-เบาได้ตามที่ต้องการ และชุดสายพานด้านบนสามารถปรับเดินหน้า หรือถอยหลังได้ ตามความยาวของกล่อง พร้อมสายพานฟองน้ำ
กล่องควบคุมสั่งงานหลัก แบบหน้าจอสีสัมผัส (Touch Screen Panel)
รองรับแสดงผลภาษาไทย ภาษาจีน หรือ อังกฤษได้ตามต้องการ ซึ่งถูกออกแบบมาเพื่อใช้งานง่าย และกล่องควบคุมนี้สามารถโยก ซ้ายขวา และหมุนไปมาได้ เพื่อความสะดวกในการสั่งงานระหว่างการปรับตั้งงาน
อุปกรณ์เสริม
(อุปกรณ์เสริมบางรายการต้องติดตั้งมาพร้อมเครื่อง)
ระบบและอุปกรณ์ติดกล่อง 4 มุม และ 6 มุม
ระบบเพลากันหัน 2 ชุด สำหรับเกี่ยวลิ้นด้านหลัง ควบคุมด้วยระบบ Servo Drive System เพื่อความแม่นยำ ผู้ปฏิบัติงานสามารถตั้งจังหวะเกี่ยวลิ้นผ่านหน้าจอสีสัมผัสได้อย่างอย่างแม่นยำ โดยระบบจะปรับจังหวะตามความเร็วของเครื่องที่เปลี่ยนแปลงได้เอง
ระบบและอุปกรณ์ฉีดยิงกาวเย็นอัตโนมัติ
ระบบกล่องควบคุมอุปกรณ์ปืนกาวเย็น 1 กล่อง สามารถควบคุมปืนกาวได้ตั้งแต่ 2 หัวถึง 4 หัว เพื่อรองรับการปะกล่องที่หลากหลาย และสามารถฉีดกาวได้เป็นแบบเส้น หรือแบบเว้นระยะตามที่ได้ต้องการ เพื่อความประหยัดกาว

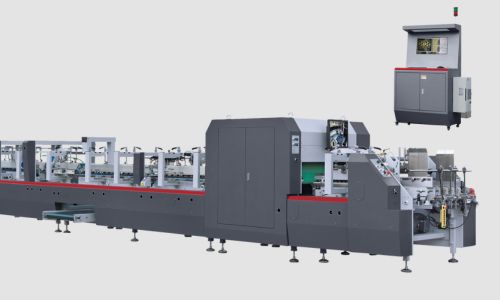

ยูนิตตรวจสอบคุณภาพงานพิมพ์ และคัดดีดออกอัตโนมัติ
เป็นหน่วยที่ใช้กล้องจับภาพความเร็วสูง เพื่อตรวจสอบสีที่พิมพ์ เช่น จืดจาง จุดเลอะ ตัวอักษรที่ผิดเพี้ยน หรือตรวจสอบการพิมพ์ที่ผิดแปลก เช่น ภาพเบลอ ภาพซ้อน หรือตรวจสอบในส่วนของปั๊มนูนปั๊มทองเคที่ไม่สมบูรณ์ เช่น ไม่เต็ม หรือขาดแหว่ง ผิดตำแหน่ง หรือตรวจสอบรอยย่น รอยขีดข่วน หรือส่วนที่เคลือบความเงาหายไป โดยเครื่องจะดีดกล่องที่มีปัญหานั้นออกเพื่อควบคุมคุณภาพการผลิต
อุปกรณ์หมุนกล่อง 90 องศา
อุปกรณ์พับติดกล่องแบบซอง
ระบบรับกล่องเรียงเป็นแนวตั้งอัตโนมัติ
ระบบปั๊มนูนอักษรเบลล์
ระบบพิมพ์ Ink Jet
ระบบติดเทปกาวสองหน้า อัตโนมัติ
ระบบป้อนกล่องกระดาษเข้าหน่วยป้อนกล่องอัตโนมัติ
หน่วยป้อนกระดาษแบบดึงใบบน ต่อลิทฟ์อัตโนมัติ
ข้อมูลทางเทคนิค
| รุ่น | YL 650PC-B | YL 800PC-B | YL 980PC-B |
|---|---|---|---|
| กระดาษที่รองรับ |
กระดาษ 200 - 800 (แกรม) กระดาษลูกฟูกลอน E / N / F |
||
| กระดาษกว้างสูงสุด | 650 มม. | 800 มม. | 980 มม. |
| ความเร็ว | 0 - 400 เมตร / นาที | ||
| ความเร็วจ็อกเดินเครื่อง | 30 เมตร / นาที | ||
| แรงลม | 6 บาร์ | ||
| ปริมาณลมของปั๊มลม | 10 ลูกบาศก์เมตรต่อชั่วโมง (m3 / h) | ||
| ความจุของถังเก็บลม | 60 ลิตร | ||
| ขนาดเครื่อง (กว้าง x ยาว x สูง) | 1.65 x 15.1 x 1.8 เมตร | 1.80 x 15.1 x 1.8 เมตร | 2.00 x 15.1 x 1.8 เมตร |
| น้ำหนักเครื่อง | ~6.0 ตัน | ~6.5 ตัน | ~7.0 ตัน |
| กำลังไฟฟ้า | ~16.5 กิโลวัตต์ | ||
