YB-1150F/1450F/1650F

เครื่องประกบกระดาษบนลูกฟูก ไฮสปีด ระบบอัตโนมัติ

เครื่องประกบกระดาษบนลูกฟูกของ YOUBOND ได้ถูกพัฒนาโดยมีการใช้ระบบ Servo มาช่วยในการขับเคลื่อนการทำงานในหน่วยต่างๆ ทำให้เพิ่มประสิทธิภาพในการประกบกระดาษบนลูกฟูกได้อย่างแม่นยำ (Double Servo System) ในขณะวิ่งด้วยความเร็วสูง ที่มีความคลาดเคลื่อนแค่ ±1.5 มม. เท่านั้น และยังง่ายต่อการปรับเปลี่ยนงานเพียงใส่ขนาดของกระดาษและระบบจะปรับฉากข้างของเครื่องเองโดยอัตโนมัติ พร้อมระบบควบคุมสั่งงานผ่านหน้าจอสัมผัส (Color Touch Panel)

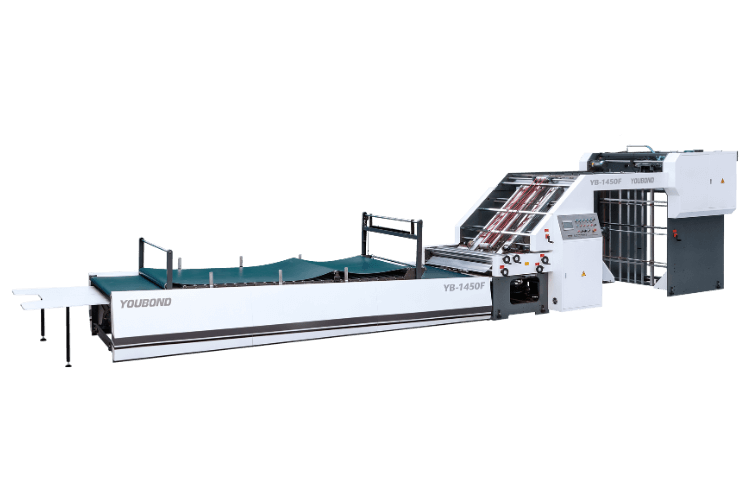

yb-f model servo type laminating machine by youbond company

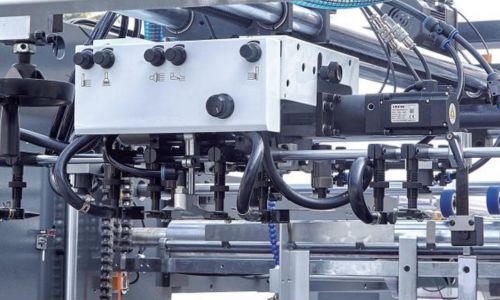

top sheet feeding mechanism of youbond

ระบบป้อนกระดาษแผ่นบน

ระบบป้อนกระดาษแผ่นบนแบบต่อเนื่อง และระบบขับเคลื่อนหัวดูดป้อนกระดาษอิสระแบบใหม่ ด้วย Servo Motor Drive System (Shaftless) ทำให้ควบคุมความเร็วในการป้อนกระดาษหนาหรือบางได้อย่างรวดเร็ว และพร้อมฉากเตรียมวางกระดาษก่อนเข้าลิฟท์ป้อนกระดาษ (Pre-loading Feeder)

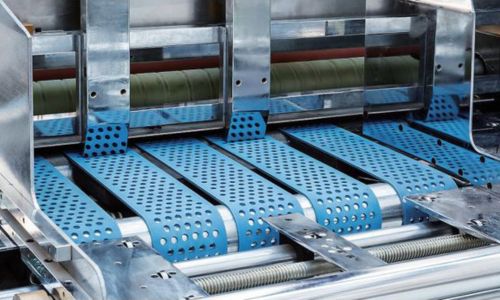

bottom paper feeder of youbond

ระบบป้อนกระดาษลูกฟูกแผ่นล่าง

ระบบป้อนกระดาษลูกฟูกใบล่างแบบสายพานลมดูด (Suction Belts Bottom Feeder) ควบคุมด้วย Servo Motor Drive System ที่สามารถป้อนกระดาษกล่อง 300 แกรมขึ้นไป, จั่วปัง หรือ ลูกฟูกตั้งแต่ลอน E 2 ชั้น จนถึงลูกฟูกลอน AB 5 ชั้น สามารถป้อนกระดาษในความเร็วที่สูงได้อย่างมีประสิทธิภาพ และปรับเปลี่ยนขนาดของกระดาษได้รวดเร็ว

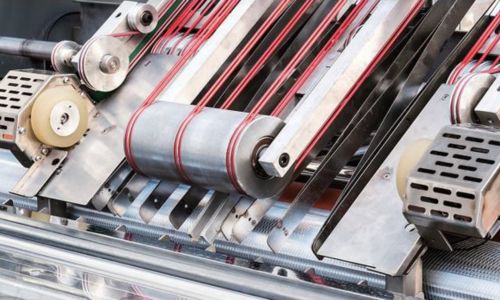

positioning system of youbond

ระบบควบคุมการประกบกระดาษ

ด้วยระบบ Double Servo System และเซนเซอร์อิเล็กทรอนิกส์หลายตำแหน่ง เครื่องสามารถตรวจจับตำแหน่งและปรับทิศทางของกระดาษแนวตรงและแนวเอียง เพื่อการประกบกระดาษทั้งแผ่นบนและแผ่นล่างที่แม่นยำ ในขณะที่วิ่งด้วยความเร็วสูง (ค่าความคลาดเคลื่อนแค่ ±1.5 มม. เท่านั้น)
transmission part of youbond

ระบบขับเคลื่อนเพลาลูกกลิ้ง

ระบบขับเคลื่อนเพลาลูกกลิ้งต่างๆ ด้วยสายพานตีนตะขาบ (Timing Belts) ทำให้ความตึงของสายพานคงที่ ทำให้ทำงานได้อย่างราบรื่นและไร้เสียงดัง และยังสามารถขับเพลาทั้งชุดได้อย่างแม่นยำ ในขณะเครื่องทำงานด้วยความเร็วสูง
glue roller of youbond

ระบบทากาว

ลูกกลิ้งโรลเลอร์ทากาวเป็นแบบสแตนเลสไร้สนิม และเป็นแบบเซาะร่องลายริ้วเล็กๆ เพื่อทำให้การจ่ายกาวได้อย่างมีประสิทธิภาพ และสม่ำเสมอทั่วทั้งแผ่น และยังสามารถควบคุมความหนาของกาวได้ง่าย พร้อมลูกกลิ้งโรลเลอร์ยางลูกล่าง สำหรับการซับน้ำล้างลูกกลิ้งโรลเลอร์สแตนเลส
electrical system of youbond

ระบบไฟฟ้ามาตรฐาน CE Marking

ระบบวงจรไฟฟ้าที่ได้มาตรฐาน และเลือกอุปกรณ์ไฟฟ้าอิเล็กทรอนิกส์ชั้นนำและทันสมัย ยี่ห้อ ยุโรป ญี่ปุ่น รวมทั้งจีน ที่ได้รับการตรวจสอบอย่างเข็มงวดถึงคุณภาพ ประสิทธิภาพ ความคงทน เพื่อให้แน่ใจว่าระบบไฟฟ้าเป็นไปตามมาตรฐานของ CE Marking ยุโรป

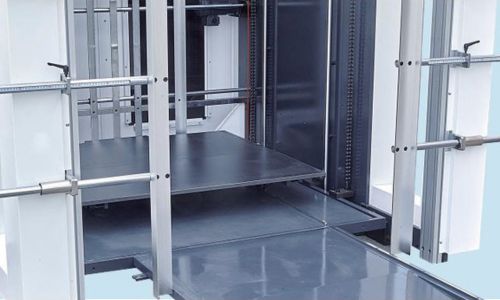

pre-stack section of youbond

ระบบเตรียมกองกระดาษ Pre-loading Feeder

ระบบเตรียมกองกระดาษก่อนเข้ายูนิตป้อนกระดาษกล่องใบบน ได้ถูกออกแบบมาเพื่อการใช้งานที่ง่าย สะดวก รวดเร็ว เพื่อเพิ่มประสิทธิผลสำหรับงานที่มีจำนวนมาก หรืองานต่อเนื่อง และการปรับเปลี่ยนงานใหม่ก็ยังทำได้อย่างรวดเร็ว

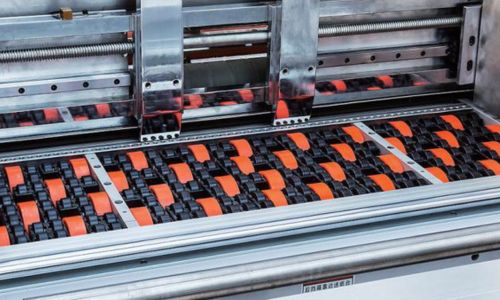

leading edge feeding of youbond

ยูนิตเสริมพิเศษ (Option)

ยูนิตป้อนกระดาษลูกฟูกโดยใช้ระบบล้อจำนวนมากในการดันป้อนกระดาษลูกฟูก เพิ่มประสิทธิภาพในการป้อนกระดาษลูกฟูก ที่มีความหนาและขนาดใหญ่มาก

ข้อมูลทางเทคนิค

รุ่น YB-1150F YB-1450F YB-1650F
ขนาดกระดาษใหญ่สุด 1150 x 1150 มม. 1450 x 1450 มม. 1650 x 1650 มม.
ขนาดกระดาษเล็กสุด 350 x 350 มม. 380 x 350 มม. 380 x 350 มม.
ความหนากระดาษใบบน 120 - 500 แกรม
ค่าความคลาดเคลื่อนประกบ ±1.5 มม.
ความเร็วสูงสุด * 150 เมตร/นาที (9,000 แผ่น/ชั่วโมง)
น้ำหนักเครื่อง 5,500 กิโลกรัม 6,000 กิโลกรัม 6,500 กิโลกรัม
ระบบลมที่ต้องใช้ 0.2 ลูกบาศก์เมตรต่อนาที (m3/min)
ขนาดเครื่อง (กว้าง x ยาว x สูง) 2.1 x 10.0 x 2.3 เมตร 2.4 x 13.0 x 2.4 เมตร 2.6 x 13.0 x 2.4 เมตร
กำลังไฟที่ใช้ 22 กิโลวัตต์ / 380 โวลต์
ความหนากระดาษใบล่าง ลอนลูกฟูก 2-3 ชั้น : A, B, C, E, F, G
ลอนลูกฟูก 4-5 ชั้น : AB / BB / BC / EE
กระดาษกล่องและกระดาษจั่วปัง หนา 300 แกรมขึ้นไป
* ความเร็วเครื่องสูงสุด ขึ้นอยู่กับคุณภาพกระดาษ ความหนากระดาษ ขนาดกระดาษ คุณภาพของกาว และความชำนาญของผู้ปฏิบัติงาน เป็นต้น
